Hoge reductieverhouding Hypoïde slijpgereedschap voor precisie industriële versnellingsbakken

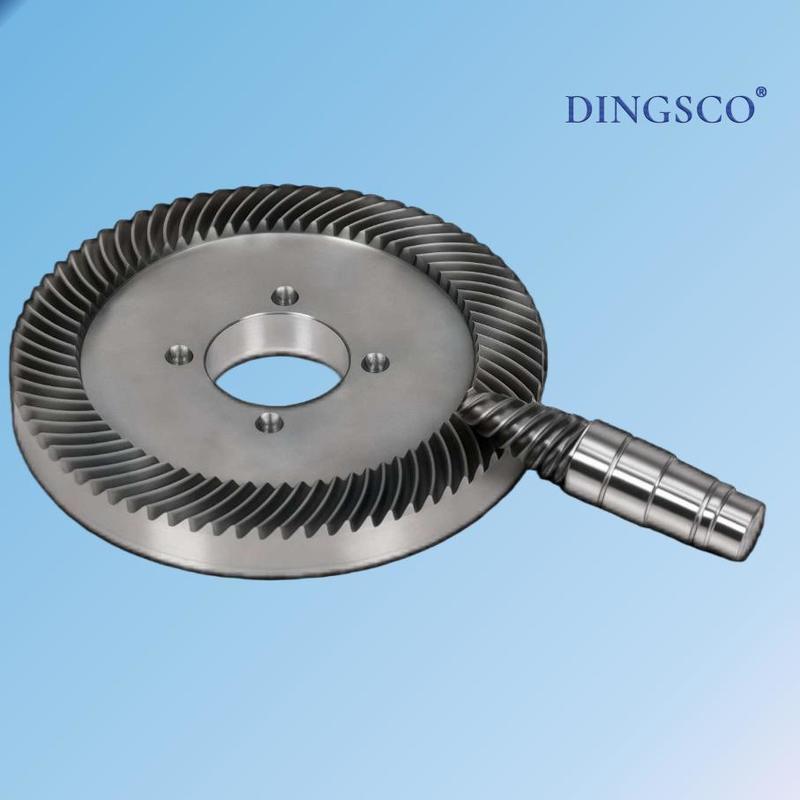

Hypoïde slijptandwiel met hoge reductieverhouding voor precisie industriële versnellingsbakken

Hypoïde slijptandwielen met hoge reductieverhouding zijn tandwielen met een hoge verhouding en versprongen assen, vervaardigd door middel van een precisie slijpproces. Hun ontwerp combineert de offset-eigenschappen van hypoïde tandwielen met de compactheid van wormwielaandrijvingen, waardoor ze geschikt zijn voor hoogwaardige, zwaarbelaste transmissiescenario's.

Structurele kenmerken

Het hypoïde tandwiel wordt gekenmerkt door niet-kruisende en versprongen assen, waardoor een unieke ruimtelijke geometrie ontstaat die de contactlijn verlengt en het aantal grijpende tandparen tijdens het gebruik vergroot.
Deze onderscheidende structuur maakt soepelere koppeloverdracht en een hogere belastbaarheid.
Na precisieslijpen bereikt het tandoppervlak uitzonderlijke nauwkeurigheid, hoge gladheid en minimale profielfout, wat uitstekende prestaties en duurzaamheid garandeert.

Prestatievoordelen

• Hoge reductieverhouding:
  In staat om een grote transmissieverhouding te bereiken binnen een compacte structuur, voldoet het tandwiel aan de veeleisende eisen van toepassingen die hoog koppel en lage snelheid vereisen, waardoor de rotatiesnelheid effectief wordt verminderd en het koppel wordt verhoogd.

• Soepele en geluidsarme transmissie:
  Dankzij geoptimaliseerde grijpkarakteristieken werkt het hypoïde tandwiel met minimale impact en trillingen, waardoor stabiele krachtoverbrenging en weinig geluid garandeert, geschikt voor omgevingen met strenge geluidsbeperkingsnormen.

• Uitstekende draagkracht:
  Het speciale geometrische ontwerp in combinatie met precisieslijpen verbetert zowel de contactsterkte van het tandoppervlak en buigsterkte van de wortel aanzienlijk, waardoor het tandwiel betrouwbaar kan presteren onder zware belasting en continu gebruik.

  ---




  Toepassingsgebieden

  • Automobielindustrie:
    Veel gebruikt in hoofdreductor van voertuigen, vooral voor achterwiel- en vierwielaandrijvingssystemen, waardoor een soepele en efficiënte krachtoverbrenging onder wisselende wegomstandigheden wordt gewaarborgd en het rijcomfort wordt verbeterd.

  • Lucht- en ruimtevaartsector:
    Essentieel in transmissiesystemen van vliegtuigmotoren, intrekmechanismen van landingsgestellen, en andere kritieke systemen waar betrouwbaarheid en precisie onder extreme omstandigheden van het grootste belang zijn.

  • Industriële automatisering:
    Biedt nauwkeurige en stabiele bewegingsoverdracht voor robots en geautomatiseerde productielijnen, waardoor precieze snelheidsreductie en positioneringscontrole mogelijk zijn.

  • Precisie-instrumenten:
    Gebruikt in optische apparaten en elektronische meetapparatuur, waardoor meetnauwkeurigheid en trillingsvrije werking worden gewaarborgd door middel van hoogwaardige transmissie.

    ---




    Belangrijkste specificaties – Hypoïde slijptandwiel met hoge reductieverhouding

    Reductieverhouding	5:1 – 30:1
    Materiaal	20CrMnTi / 40Cr / 42CrMo
    Warmtebehandeling	Gecarboneerd & Gehard (HRC 58–62)
    Tandwielnauwkeurigheid	DIN 6 / AGMA 11
    Tandoppervlakteafwerking	Ra ≤ 0,8 μm
    Koppelcapaciteit	Tot 5000 N·m
    Efficiëntie	≥ 94%
    Geluidsniveau	≤ 65 dB
