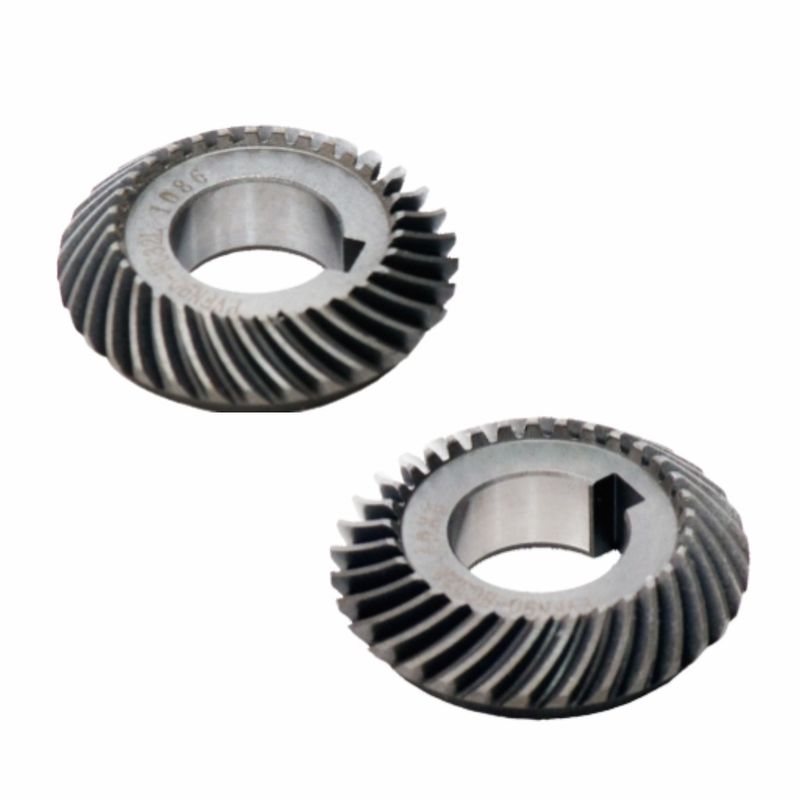

Verminderingshoekversnelling 90° Steeringspinne voor planetaire reducer 60

Reductiehoektandwiel 90° stuurrondsel voor planetaire reductor 60

Hoge precisie:Om de transmissienauwkeurigheid van het planetaire reductiemiddel 60 te garanderen, is de productienauwkeurigheid van het hoektandwiel hoog. In termen van verwerkingstechnologie is het noodzakelijk om de tandvormfout en tandsteekfout strikt te controleren om een ​​nauwkeurige krachtoverbrenging te garanderen, de uitvoer van het verloopstuk nauwkeuriger te maken en te voldoen aan de behoeften van toepassingsscenario's die gevoelig zijn voor transmissienauwkeurigheid, zoals automatiseringsapparatuur en precisie-instrumenten.

Hoge belastbaarheid:Het planetaire reductiemiddel 60 moet onder veel bedrijfsomstandigheden grote koppels overbrengen, en de hoekoverbrengingen moeten voldoende sterkte en stijfheid hebben om deze belastingen te kunnen weerstaan. Meestal wordt gelegeerd staal met hoge sterkte geselecteerd, en hun hardheid en vermoeiingssterkte worden verbeterd door afschrikken en carboneren, om een ​​betrouwbare werking onder complexe werkomstandigheden te garanderen en voortijdige slijtage of breuk te voorkomen.

Goede transmissie-efficiëntie:Tijdens het proces van krachtoverbrenging moet het wrijvingsverlies van het hoektandwiel zelf zo klein mogelijk zijn om de algehele transmissie-efficiëntie van het planetaire verloopstuk 60 te verbeteren. Dit hangt af van het precisieproductieproces om de afwerking van het tandoppervlak te garanderen, evenals een redelijk smeerontwerp, om energieverlies te verminderen, de warmteontwikkeling tijdens bedrijf te verminderen en de systeemstabiliteit en economie te verbeteren.

Verschillende tandprofielparameters hebben verschillende effecten op de prestaties:

ⅰAantal tanden

• Heeft invloed op de overbrengingsverhouding: Als het aantal tanden tussen het hoektandwiel en het fase-ingrijpende tandwiel groot is, is de overbrengingsverhouding groot, is de uitgangssnelheid laag maar is het koppel groot, wat geschikt is voor gelegenheden die een groot koppel en een laag toerental vereisen; Het aantal tandenverschil is klein, de overbrengingsverhouding is klein, de uitgangssnelheid is hoog, het koppel is klein en het is geschikt voor scenario's met hoge snelheidseisen.
• Beïnvloedt de stabiliteit:Over het algemeen geldt dat hoe meer tanden er zijn en hoe meer tanden er tegelijkertijd bij het ingrijpen betrokken zijn, de transmissie stabieler is.

ⅱModulus

• Beïnvloedt het draagvermogen:Modulus is een belangrijke parameter om de grootte van het tandwiel te meten, de modulus is groot, de tandgrootte is groot, de belasting kan door de grote worden gedragen, geschikt voor zware omstandigheden; Als de module klein is, is de tandgrootte klein en is het draagvermogen laag, wat vaak wordt gebruikt bij lichte belasting, maat- en gewichtsgevoelige gelegenheden.
• Beïnvloedt de transmissienauwkeurigheid:Als de modulus groot is, is de tandsteek groot en hebben de fabricage- en installatiefouten een relatief grote invloed op de transmissienauwkeurigheid; Als de modulus klein is, is de tandsteek klein, wat een hoge transmissienauwkeurigheid kan bereiken, en wordt vaak gebruikt in precisieapparatuur.

ⅲDrukhoek

• Betrokken stresstoestand..
• Beïnvloedt de mate van toeval:Als de mate van toeval groot is, is de transmissiestabiliteit goed en is het draagvermogen hoog; De ongepaste drukhoek zal de mate van toeval verminderen en de transmissiestabiliteit en het draagvermogen beïnvloeden.

DINGSCO precisietandwieloplossingen —Baanbrekende kracht op het gebied van transmissie van apparatuur

Kernvoordelen: geavanceerde apparatuur × gedigitaliseerde processen × full-cycle services

Als toonaangevende fabrikant van precisietandwielen is DINGSCO gespecialiseerd in de productie op maat van micro-hoge precisie spiraalvormige kegeltandwielen en hypoïde tandwielen via onze meervoudige CNC zeven-assige vijf-linkage spiraalvormige kegeltandwielslijp-/freesmachines en Gleason spiraalvormige schuine snijtechnologie. Met de precisieklasse DIN 6 (tandprofielfout ≤ ±5μm), een transmissie-efficiëntie van meer dan 95% en ultrahoge reductieverhoudingen leveren wij betrouwbare transmissieoplossingen voor robotica, motoraandrijvingen, nieuwe energievoertuigen en meer.

Waarom kiezen voor DINGSCO?
✅ Hoge precisie:Het bereiken van de nauwkeurigheid van DIN 6-kwaliteit, toonaangevend in de industrie bij het beheersen van tandprofielfouten.

✅ Hoog rendement:Met een eentrapsreductieverhouding van maximaal 300:1 en een transmissie-efficiëntie van meer dan 95%.

✅Duurzaamheid: 40% lagere levenscycluskosten, <0,5% uitvalpercentage.
✅Snelle reactie:Het digitale proces kan de levercyclus verkorten tot 20 werkdagen.

Neem snel contact met ons op voor voorstellen voor tandwieloptimalisatie en 3D meshing-simulaties!
