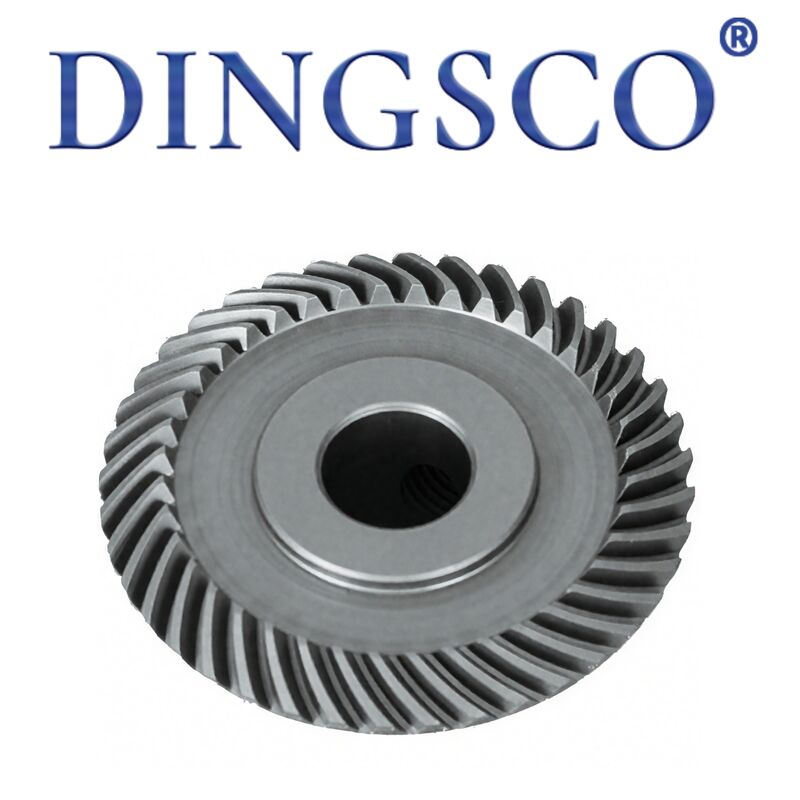

Precision 20CrMnTi Industrial Sewing Machine Gear Set met verhardde oppervlakken

Precisie 20CrMnTi industriële naaimachineuitrusting met geharde oppervlakken, stikaandrijvingen

Stiksteek-naaimachinetandwielen met samengestelde voeding zijn kernprecisietransmissietandwielen die speciaal zijn ontworpen voor tri-synchrone mengvoer-stiksteekmachines. Ze zijn gemaakt van een zeer sterke, slijtvaste legering door middel van precisiebewerking met kleine modules, een zeer nauwkeurige warmtebehandeling en tandwielslijpen. Ze worden voornamelijk gebruikt voor de krachtverdeling en synchrone beweging van de hoofdasaandrijving, de bovenste en onderste verbindingstoevoer, het zwaaien van de tandhouders, de draadopneem- en draadafsnijmechanismen. Met nauwkeurige transmissie, goede synchronisatie, slagvastheid, laag geluidsniveau en een lange levensduur, worden ze veel gebruikt bij zwaar naaiwerk, zoals dikke materialen, banken, leer, bagage en auto-interieurs, en dienen ze als belangrijke onderdelen om uniforme steken en stabiele invoer te garanderen.

Producteigenschappen

• Kleine module, hoge precisie en sterk transmissiesynchronisme om consistente boven- en ondervoeding te garanderen.
• Slag- en vermoeidheidsbestendig, geschikt voor zwaar naaien van dikke materialen, meerlaagse materialen en leer.
• Hoge hardheid van het tandoppervlak en goede slijtvastheid, niet gemakkelijk te dragen tijdens langdurig gebruik op hoge snelheid.
• Soepele werking, weinig trillingen en weinig geluid, waardoor de continue werkstabiliteit wordt verbeterd.
• Kleine vervorming door warmtebehandeling, hoge maatconsistentie en sterke uitwisselbaarheid van de montage.
• Compacte structuur, geschikt voor smalle ruimtes met naaimachinekoppen met mengvoer.
• Nauwkeurige koppeling met draadafsnijding, stiksteek en drukstanghefmechanismen met gesynchroniseerde acties.

Technische parametertabel

Hoofd-applicatiens

• Hoofdaandrijftandwielen voor driesynchrone mengvoer-stiksteekmachines en zware machines.
• Tandwielsets voor boven- en ondermengmechanisme en zwenkbare tandhouder.
• Transmissietandwielen voor geautomatiseerd automatisch draadknippen, stiksteken en trensen.
• Naaiapparatuur voor leer, banken, matrassen, bagage en autostoelen.
• Industriële naaimachines voor canvas, Oxford-doek, veiligheidsgordels en andere dikke materialen.
• Vervanging en onderhoud van tandwielen voor binnenlandse en geïmporteerde mengvoermachines.

Productvoordelen

• Hoge synchrone transmissieprecisie, consistente boven- en ondervoeding, geen afwijking, geen overgeslagen steken.
• Robuust en slagvast, geschikt voor het continu naaien van meerlaagse dikke materialen en leer.
• Stabiel bij hoge snelheid tot 5500 tpm met uniforme en mooie steken.
• Lange levensduur, waardoor stilstand en onderhoudsfrequentie aanzienlijk worden verminderd.
• Laag geluidsniveau en weinig trillingen, waardoor de werkomgeving in de werkplaats wordt verbeterd.
• Sterke uitwisselbaarheid, passend bij reguliere modellen zoals Brother, Jack, Zoje, Phoenix.
• Ondersteun maatwerk op basis van tekeningen voor speciale aanpassingen aan naaiapparatuur voor zwaar gebruik.

Productieproces

• Grondstofinspectie → 2. Precisie koud smeden / snijden → 3. Normaliserende behandeling
• CNC-fijndraaien → 5. Hobbelen / frezen → 6. Carbureren en afschrikken
• Temperen bij lage temperatuur → 8. Slijpen van boring en uiteinde → 9. Slijpen / scheren van tandwielen
• Ontbramen, reinigen en zandstralen → 11. Inspectie van nauwkeurigheid, hardheid en meshing
• Antiroestbehandeling en vacuümverpakking

Waarschuwingen

• Overbelasting naaien van extra dikke en extra harde materialen is ten strengste verboden om afbrokkeling en breuk van de tandwielen te voorkomen.
• Drooglopen zonder olie is verboden om snelle slijtage, ablatie en verhoogd geluid te voorkomen.
• Het is niet toegestaan ​​om tijdens de installatie op het tandoppervlak te slaan om tandvervorming en synchronisatiefouten te voorkomen.
• Voorkom dat draadpluisjes, stofresten en stof de versnellingsbak binnendringen om schurende slijtage te voorkomen.
• Controleer de bedrijfstemperatuur binnen -10℃~70℃ om smeringsfouten veroorzaakt door hoge temperaturen te voorkomen.
• Stop onmiddellijk voor onderhoud als er abnormaal geluid, trillingen of steekafwijkingen optreden.
• Tandwielen moeten per paar worden vervangen wanneer de slijtage de norm overschrijdt om de nauwkeurigheid van de synchronisatie te garanderen.
• Houd de opslagomgeving droog en geventileerd om corrosie te voorkomen die de transmissieprecisie beïnvloedt.

Waarom voor ons kiezen?

• 7-assig CNC-slijpen: toleranties van slechts ±5 μm voor een stille, duurzame werking.
• Sterke technische expertise: Doctoraats- en masterprofessionals in kegelwieltandwieltechnologie.
• Aangepast ontwerp: oplossingen voor hoge reductie, hoge snelheid, zware belasting, laag geluidsniveau en minder tanden voor gebruikers
• Strenge tests: 100% inspectie via metrologiesystemen van Gleason.
