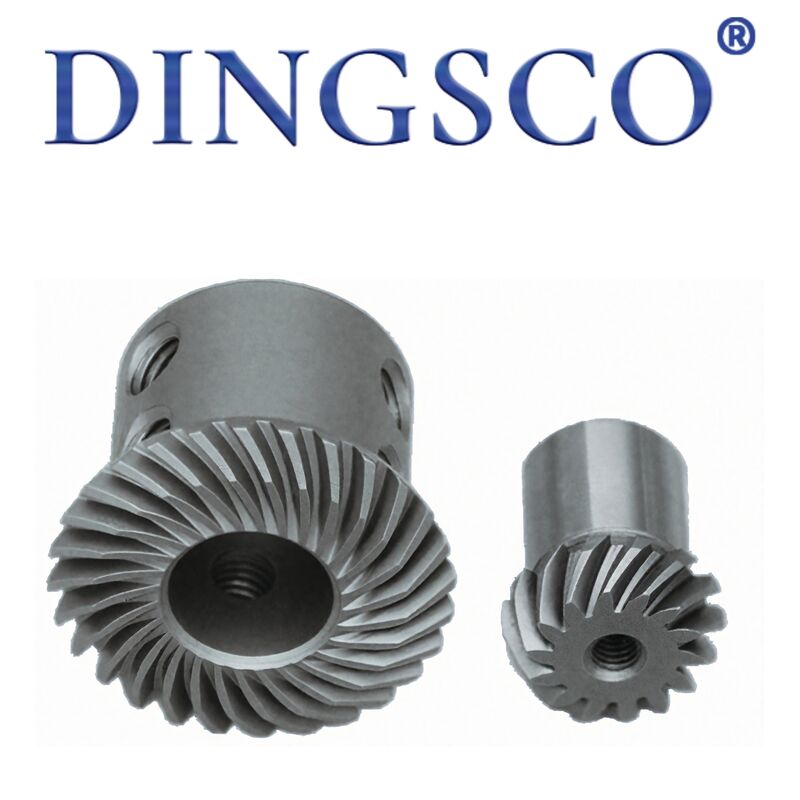

China 20CrMnTi slijtvastheid lange levensduur High-head naaimachine tandwielen

China 20CrMnTi slijtvastheid lange levensduur naaimachinetandwielen met hoge kop

Naaimachineversnellingen met hoge kop zijn dat welzware kerntransmissieonderdelenvoor naaimachines met hoge kop (8B/341/246/grote/kleine kop hoge kop), inclusieftandwielen met onderste as, haakvormige tandwielen, kegelwielen, excentrische tandwielen, voedingstandwielen en tandwielsets. Ze passen op machines met hoge kolommen voor dikke materialen en buisvormig naaien in beperkte ruimtes. Gemaakt van40Cr/42CrMo/20CrMnTihoogwaardig gelegeerd staal metafschrikken en temperen + inductie/carboneren verharden, ze zijn voorzienhoog koppel, slagvastheid, slijtvastheid, compacte ruimteaanpassing en laag geluidsniveau. Ze brengen de kracht over naar de hoofdas, de onderas, de haak, de transporteur, de draadopname en de naaivoetlichtstrakke steken, nauwkeurige haaksynchronisatie, geen draadbreuk en bestand tegen zware belastingin leer/dik materiaal buisvormig naaien. Het zijn belangrijke kwetsbare onderdelen voor bagage, schoenen en lederwaren.

Producteigenschappen

• Hoog koppel, zwaar uitgevoerd: Module 1,25–2,5 mm, verdikte tandwortel en verbrede tandbreedte zijn bestand tegen80–180N·mkoppel zonder chippen of vervorming op dik leer.
• Compacte ruimteaanpassing: Dunne naaf en korte tandontwerp passen op desmalle kop/onderste schachtholtevan machines met een hoge opvoerhoogte zonder interferentie van de installatie.
• Nauwkeurige haaksynchronisatie: Spiraalvormige + excentrische tandwielcombinatie zorgt voorhaaksynchronisatiefout ≤ ± 0,1 mmDit voorkomt draadbreuk en zorgt voor nette steken op dikke materialen.
• Impact- en vermoeidheidsbestendigheid: Geen tandbreuk tijdens veelvuldig starten/stoppen/impact van dik materiaal (≤1800 keer/dag) voor een stabiele, continue leerproductie.
• Slijtvastheid en lange levensduur: Tandoppervlak HRC 52–60 is bestand tegen leerstof/olieslijtage voor een levensduur van ≥7000 uur.
• Stille transmissie: ISO Grade 7 precisie en gepolijste oppervlakken zorgen voor een ingrijpingsafstand van 0,08–0,18 mm, geluid ≤68dB en een stille kopbediening.
• Sterke uitwisselbaarheid: PastJuki 341, Seiko 8B, Hailin 246, Jinling 8BLen huishoudelijke machines met hoge kop voor eenvoudige vervanging.
• Compatibel met automatische smering: Smalle oliegroeven + zelfsmerend tandprofielpakolietoevoer boven/zijmet hoge weerstand tegen oliearm/drooglopen.

Technische parametertabel

Belangrijkste toepassingen

• Onderste as + haaktandwielsets voor 8B/8BL/341/246 machines met hoge kop (kerncomponenten).
• Aandrijftandwielen voor hoofdasoverbrenging en toevoermechanismen in machines met grote/kleine mond en hoge kop.
• Buisvormige naaiapparatuur voor dik materiaal voor lederwaren, schoenen, bagage en handschoenen.
• Transmissieonderdelen voor machines met een hoge kop die materialen van 3–12 mm dik naaien, zoals leer/PU/canvas/synthetisch leer.
• Tandwielonderdelen voor automatisch draadknippen, naaivoetlichter en achteruitnaaimechanismen.
• Complete transmissietandwielen voor machines met hoge opvoerhoogte in leerlooierijen, lederwarenfabrieken en schoenfabrieken.
• Vervangende tandwielen voor oude machines met hoge kop (Juki, Seiko, Hailin, enz.).

Productvoordelen

• Hoog koppel en anti-chippen: verdikte tandwortels + robuust materiaal zijn bestand tegen hoge dikke leerspanning zonder breuk.
• Nauwkeurige haaksynchronisatie: combinatie van spiraalvormige en excentrische tandwielen zorgt voor een veilige vergrendeling van dik materiaal, geen breuk en nette steken.
• Sterke aanpassing aan de ruimte: het dunne ontwerp met korte tanden past in een smalle kop/onderste schachtholte zonder interferentie bij de installatie.
• Slijtvastheid en lange levensduur: HRC 52–60 tandoppervlakken zijn bestand tegen schuren van leerstof, waardoor de uitvaltijd voor vervanging wordt verminderd.
• Efficiënte en stille transmissie: Nauwkeurig ingrijpen en polijsten verminderen geluid en trillingen voor een stabiele werking van de kop.
• Brede aanpassing aan dik materiaal: past op leer/PU/canvas van 3–12 mm, geschikt voor lederwaren/schoenen/bagageverwerking.
• Eenvoudig onderhoud: standaardspecificaties en sterke uitwisselbaarheid maken snelle installatie en vervanging in smalle ruimtes met hoge hoofdhoogte mogelijk.
• Kosteneffectief: massaproductie met stabiele kwaliteit verlaagt de exploitatie- en onderhoudskosten van apparatuur voor lederwarenfabrieken.

Productieproces

• Grondstoffeninspectie: 40Cr/42CrMo/20CrMnTi gecontroleerd op samenstelling, hardheid en gebreken.
• Snijden en smeden: snijden van staal → heet smeden om de stijfheid van de tandwortels te verbeteren (cruciaal voor haakoverbrengingen).
• Voorwarmtebehandeling: Normaliseren elimineert smeedspanning en verbetert de bewerkbaarheid.
• CNC-afwerkingsdraaien: Nauwkeurig draaien van de buitendiameter, binnendiameter en eindvlak van het tandwiel zorgt voor concentriciteit en rondloop.
• Tandwielfrezen/frezen: Gespecialiseerde machines verwerken tandprofielen (spiraalvormige tanden voor haakvormige tandwielen).
• Afschuinen en ontbramen: Het afschuinen en polijsten van de tanduiteinden vermindert geluid en krassen.
• Afschrikken en ontlaten: Algehele ontlaten (HRC 28–35) verbetert de taaiheid en slagvastheid.
• Harding van het tandoppervlak: Inductieharding (tandwielen) of carburerende harding (haak-/zware tandwielen) tot HRC 52–60.
• Precisieslijpen: ID-, tap- en tandoppervlakslijpen zorgen voor pasnauwkeurigheid en soepele ingrijping.
• In elkaar grijpende afstemming: het koppelen van tandwielsets (vooral haakvormige tandwielen + tandwielen met onderste as) zorgt voor een uniforme speling en een stille werking.
• Oppervlaktebehandeling: zwart maken/fosfateren + antiroestolie voor olie-, vocht- en stofbestendigheid.
• Volledige inspectie en opslag: uitgebreide controle van afmetingen, hardheid, ingrijpprecisie, haaksynchronisatie en uiterlijk vóór verpakking.

Waarom voor ons kiezen?

• 7-assig CNC-slijpen: We maken gebruik van zeer nauwkeurige 7-assige CNC-slijpmachines, met toleranties van slechts ±5 μm, waardoor de tandwielen stil, soepel en met een uitstekende duurzaamheid lopen.
• Sterke technische expertise:Ons kern-R&D-team bestaat uit doctoraal- en masterprofessionals die gespecialiseerd zijn in kegelwieltandwieltechnologie en die sterke technische ondersteuning bieden voor complexe projecten.
• Rigoureuze tests en hoge precisie: Alle tandwielen worden 100% geïnspecteerd met metrologiesystemen van Gleason. We kunnen een nauwkeurigheid van DIN 6 bereiken met strikte controle op tandprofiel- en richtingsfouten, waardoor onze kwaliteit op het toonaangevende niveau in de sector blijft.
• Hoge transmissie-efficiëntie:Onze tandwielontwerpen ondersteunen een eentrapsreductieverhouding van maximaal 300:1, waarbij de werkelijke transmissie-efficiëntie meer dan 95% bedraagt, waardoor het energieverbruik aanzienlijk wordt verbeterd.
• Uitstekende duurzaamheid en kostenefficiëntie:Onze tandwielen leveren 40% lagere levenscycluskosten en een uitvalpercentage van minder dan 0,5%, waardoor een stabiele werking op de lange termijn en lagere onderhoudskosten worden gegarandeerd.
• Snelle reactie en korte doorlooptijd:Ondersteund door ons gedigitaliseerde productieproces kunnen we de leveringscyclus verkorten tot slechts 20 werkdagen, waardoor u de ontwikkeling en lancering van projecten kunt versnellen.
• Professionele ontwerpmogelijkheden op maat: Wij bieden volledig op maat gemaakte tandwieloplossingen voor toepassingen die hoge reductie, hoge snelheid, zware belasting, laag geluidsniveau en speciale kleine tandprofielen vereisen, op basis van uw werkelijke werkomstandigheden.
