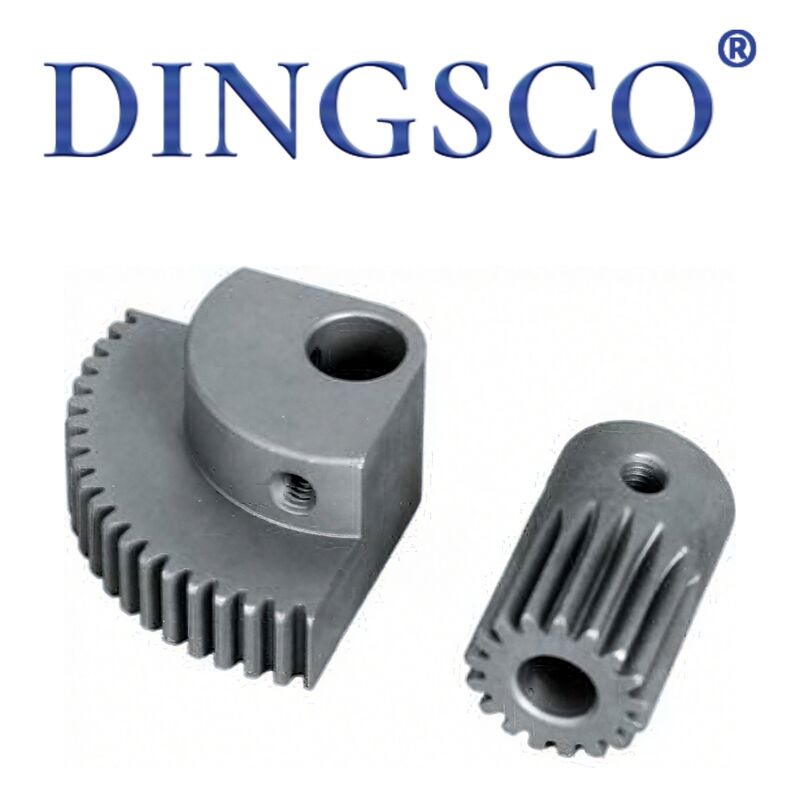

20CrMnTi Laag lawaai Hoogtemperatuur Naaimachine

20CrMnTi Laag lawaai Hoogtemperatuur Naaimachine

De tandwielen van naaimachines zijnkerncomponenten voor precisie-transmissievoor alle industriële en huishoudelijke naaimachines, inclusiefspiraalratten, spiraalratten, schommelratten, excentrieke ratten, duplexratten, voedingsratten, haakratten, enz. Ze passen op platte, dubbelnaald, hoge, zigzag, knoppen, speld en andere machines.45# staal, 40Cr, 20CrMnTi, 42CrMometafzuigen en tempereren + inductie/verkooling, ze bevattenhoge precisie, laag geluidsniveau, slijtvastheid, slagvastheid, hoog koppel en lange levensduurZe zenden energie over en verdelen beweging voorhoofdas, bovenste/laagste as, haak, voerhond, draadopname, voetopheffing, draadtrimming, rechtstreeks bepalenStabiliteit van de hechtingen, nauwkeurigheid van de synchronisatie, lage breekgraad en duurzaamheid van de machineZij zijn het hart van de transmissie en de belangrijkste slijtage-onderdelen van naaimachines.

 Productkenmerken

• Precieze transmissie en synchronisatie: nauwkeurigheid ISO-klasse 6 ∼7, tandoppervlak Ra≤0,4 μm,syncfout ≤ ± 0,1 mm, platte en niet verkeerd uitgelijnd steken.
• Hoge hardheid en lange levensduur: HRC 52­60 tandoppervlak, levensduur≥700015000 uur, waardoor de stilstand wordt verminderd.
• Laag geluid en soepele werking: Helicaal/spiraalvormig ontwerp + gepolijst oppervlak, maasruimte 0,06­0,15 mm, lawaai≤ 65 dB.
• Hoog koppel en slagweerstand: module 0,8 ∼ 2,5 mm, verdikte tandwortel, bestand30° 180° N·mkoppel, geen scheuren op dikke materialen.
• Grote aanpassing en uitwisselbaarheid: Geschikt voor platte/dubbele-naald/hoge-kop/zigzag/knopgat machines; compatibel met Juki, Brother, Zoje, Hikari, enz.
• Compacte structuur en ruimtebesparing: Dunne knooppunt, korte tand, klein moduleontwerp voor smalle hoofdruimte, geen installatie-interferentie.
• Hoge temperatuur en oliebestandheid: Stabiel warmtebehandelen, geen vervorming bij-5°C+85°C, aan te passen aan het naaien olie mist omgeving.
• Verschillende materialen en kosteneffectief: 45° staal (economie), 40Cr (standaard), 20CrMnTi (verkookt zwaar), voor verschillende budgetten.

Tabel van technische parameters

Hoofdtoepassingen

• Verstelapparaten voor hoofdas, onderas, haak en voeding in industriële platte machines (enkelnaald/elektronisch).
• Gelijkmatige bevel + spiraalvormige versnellingsapparaten voor dubbelnaaldmachines (842/845/872/6B).
• Zware transmissie, haak aandrijving en dikke voedingsmateriaal voor machines met een hoog koppel (8B/341/246).
• Zigzag steken swing naald en voed excentrieke tandwielen.
• Speciale transmissieonderdelen voor knoppen, knoppen, bartacking en interlock machines.
• Draagversnellingen voor automatisch trimmen, omgekeerd naaien, voetopheffing en draadveger.
• Naaiapparatuur van medium dik materiaal voor kleding, denim, bagage, schoenen, banken, tenten en lederwaren.
• Vervangende tandwielen voor oude naaimachines (Juki, Brother, Zoje, Hikari, Jack, enz.).

Voordelen van het product

• Precieze transmissie en stabiele hechtingen: Precieze tandprofiel + strikte koppeling, minimale syncfout, minder breuk en nette hechtingen.
• slijtvastheid en lange levensduur: hoogwaardig legeringsstaal + diepe verharding, hoge hardheid, slijtvastheid en vermoeidheid, lagere onderhoudskosten.
• Hoge snelheidsstabiliteit en laag geluid: gladde spiraalvormige messing, lage trillingen, geen schokken bij hoge snelheid en stiller werkplaats.
• Breed aanpassingsvermogen en veelzijdigheid: geschikt voor alle soorten naaimachines, goede uitwisselbaarheid, gemakkelijke vervanging en lage voorraaddruk.
• Dikke materiaal taaiheid & anti-chipping: Versterkte tandwortel, bestand tegen zware belasting & impact zonder breuk, ideaal voor leer / dikke materialen.
• Compacte structuur en gemakkelijke installatie: kleine module, dunne knooppunt, gemakkelijk te installeren in een smalle hoofdruimte, geen interferentie.
• Hoogtemperatuur- en oliebestendigheid: stabiele warmtebehandeling, geen vervorming bij langdurige hoge temperatuur/olie, goede precisiebehoud.
• Kosteneffectieve en flexibele selectie: Multi-materiaalsoorten, volledige dekking van economie tot heavy-duty, aangepast aan verschillende budgetten en omstandigheden.

Productieproces

• Inspectie van grondstoffen: 45#/40Cr/20CrMnTi/42CrMo gecontroleerd op samenstelling, hardheid, gebreken, geen scheuren of onzuiverheden.
• Snijden en smeden/PM: Snijden van staal → warm smeden (zwaar werk) of poedermetallurgie (precieze kleine onderdelen), verbeteren van de tandwortelstijfheid.
• Voorwarmtebehandeling: normalisatie/verlichting elimineert smedingsstress, verbetert de bewerkbaarheid.
• CNC-afwerking: Precieze draaiing van OD, ID, eindvlak, concentrisiteit ≤0,02 mm, uitloop ≤0,01 mm.
• Versnelling/frees/vorming van tandwielen: gespecialiseerde machines verwerken tanden; schommelversnellers gebruiken spiraalvormige snijmachines, haakspiraalvormige versnellers gebruiken spiraalvormige versnellers.
• Chamming & deburring: Chamming en polijsten van de tanden, vermindering van geluid en krabben.
• Verdoofing en tempering: Algemene tempering tot HRC 28?? 35, verbetering van de taaiheid en slagweerstand.
• Verharding van het tandoppervlak: Inductieverharding voor sporenversnellingen; carburiserende verharding voor schematische/haakversnellingen, HRC 52 ̊60.
• Precisie slijpen: ID, journal, slijpen van tandoppervlak, Ra≤0,4μm, ISO 6?? 7 nauwkeurigheid.
• Pairing & screening: dubbelnaald bevel+helicaal, haakversnellingen in paren, fasefout ≤±3 boogmin.
• Oppervlaktebehandeling: zwartmaken/fosfateren + roestvrije olie; high-end DLC nanocoating optioneel, lagere wrijving en hogere slijtvastheid.
• Volledige inspectie en opslag: uitgebreide controle van afmetingen, hardheid, maasklaringsnauwkeurigheid, synchronisatie, uiterlijk, verpakking, etikettering, levering.

Waarom ons kiezen?

• CNC-slijpen met zeven assen: We gebruiken CNC-slijpmachines met een hoge precisie met zeven assen, die toleranties van ±5 μm houden, zodat tandwielen rustig, soepel en met uitstekende duurzaamheid draaien.
• Sterke technische expertise:Ons kernteam voor onderzoek en ontwikkeling bestaat uit doctoraats- en masterprofessionals die gespecialiseerd zijn in spiraalvormige versnellingen en die sterke technische ondersteuning bieden voor complexe projecten.
• Strenge testen en hoge precisie: Alle tandwielen worden geïnspecteerd met Gleason metrologische systemen.Het behoud van onze kwaliteit op het toonaangevende niveau van de industrie.
• Hoge transmissie-efficiëntie:Onze tandwielontwerpen ondersteunen een reductieverhouding van maximaal 300:1, met een werkelijke transmissie-efficiëntie van meer dan 95%, waardoor het energieverbruik aanzienlijk wordt verbeterd.
• Uitstekende duurzaamheid en kostenefficiëntie:Onze tandwielen leveren 40% lagere levenscycluskosten en een storingspercentage van minder dan 0,5%, waardoor een stabiele werking op lange termijn en lagere onderhoudskosten worden gewaarborgd.
• Snelle reactie en korte doorlooptijd:Met behulp van ons gedigitaliseerde productieproces kunnen we de leveringscyclus verkort tot slechts 20 werkdagen, waardoor u de ontwikkeling en lancering van uw project kunt versnellen.
• Professionele op maat gemaakte ontwerpmogelijkheden: We bieden volledig op maat gemaakte versnellingsoplossingen voor toepassingen die hoge reductie, hoge snelheid, zware belasting, laag geluid en speciale kleine tandprofielen vereisen, op basis van uw werkelijke werkomstandigheden.
