40Cr cilindrische versnellingsbakken Helicale versnellingsbakken voor versnellingsbakken en werktuigmachines

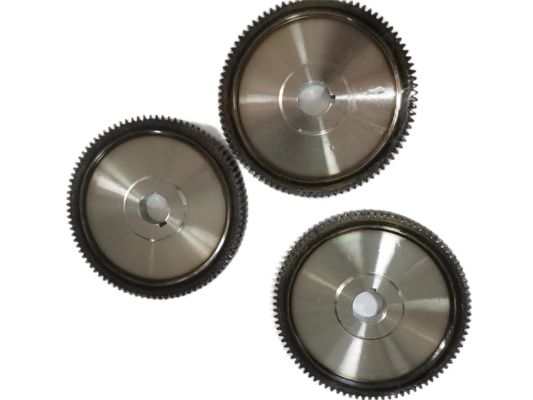

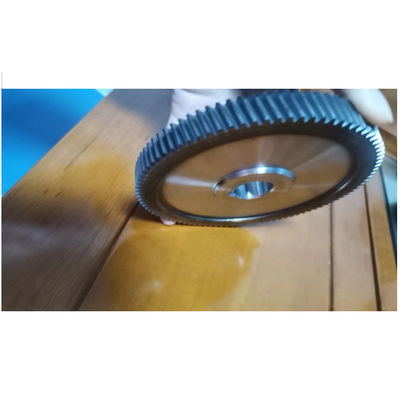

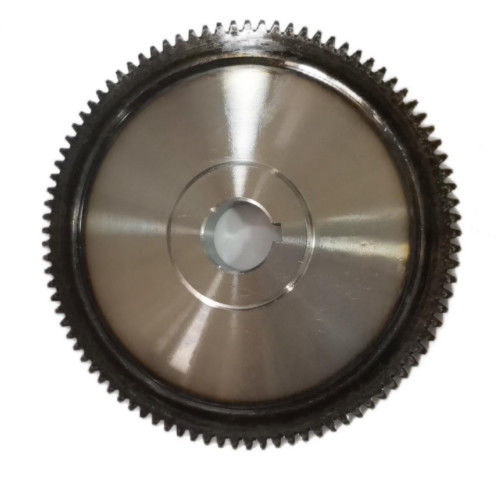

40Cr cilindrisch tandwiel spiraalvormig tandwiel voor versnellingsbak en werktuigmachines

Het heeft goede mechanische eigenschappen, geschikt voor toepassingen met gemiddelde belasting en snelheid.

Karakters van cilindrisch tandwiel spiraalvormig tandwiel:

1. Tandwieloverbrenging is in principe hetzelfde als tandwieloverbrenging. Het belangrijkste verschil is dat spiraalvormige tandwielen een spiraalhoek β hebben. Deze hoek heeft een directe invloed op de axiale kracht Fa, en Fa is evenredig met tgβ.
2. Om te voorkomen dat het lager wordt blootgesteld aan overmatige axiale krachten, mag de spiraalhoek β van het spiraalvormige cilindrische tandwiel niet te groot zijn. Als β echter te klein is, zullen de kenmerken van het spiraalvormige tandwiel niet zo duidelijk zijn. Gewoonlijk is het waardebereik van β 8°~20°, en gewoonlijk wordt 8°~15° gebruikt. In sommige ontwerpen heeft β de neiging toe te nemen, en sommige bereiken zelfs 25°.

Warmtebehandelingseigenschappen van 40Cr-staal:
1. 40Cr-staal is een gelegeerd staal met medium koolstof, geschikt voor de vervaardiging van mechanische onderdelen die gemiddelde belastingen dragen en met gemiddelde snelheden werken, zoals tandwielen, assen, wormen, enz. op werktuigmachines.
2. Het warmtebehandelingsproces van 40Cr-staal omvat gloeien, normaliseren, blussen, temperen en temperen, die essentieel zijn om de prestaties van het tandwiel te garanderen. Het ontwerp van het warmtebehandelingsproces moet verschillend zijn, afhankelijk van de specifieke toepassing en werkomstandigheden van de uitrusting.

3. Normaliseren maakt deel uit van de voorbereidende warmtebehandeling en de verwarmingstemperatuur ligt gewoonlijk 30 tot 50 graden boven Ac3 (de kritische temperatuur van staal). Voor gelegeerd staal met middelmatig koolstofgehalte ligt de normalisatietemperatuur gewoonlijk 50 tot 100 graden boven Ac3, en het specifieke temperatuurbereik is ongeveer 850 tot 900 graden. Het afschrik- en ontlaatproces wordt gebruikt om de hardheid en sterkte van het staal te vergroten met behoud van een bepaalde taaiheid.

Ontwerpelementen van het tandwiel:
Bij het ontwerpen van een tandwiel moet rekening worden gehouden met meerdere factoren, waaronder de vorm van de tand, de module, de drukhoek, de hoogte van de tandtop, de hoogte van de tandwortel, het aantal tanden, enz. Hiervan is de drukhoek een belangrijke parameter, die de hellingshoek van de tandwieltand bepaalt ten opzichte van de normaal van de referentielijn. Over het algemeen wordt een drukhoek van 20 graden gebruikt, maar afhankelijk van specifieke toepassingen kunnen ook andere waarden worden geselecteerd. Hoe groter de drukhoekwaarde, hoe breder de tandwortel zal zijn, wat gunstig is voor de verbetering van de tandwielsterkte.

Selectie van module:
Module is het basiselement dat de grootte van tandwieltanden aangeeft. De keuze van de module is afhankelijk van de belasting en rotatiesnelheid van het tandwiel. Over het algemeen geldt dat hoe groter de belasting en hoe sneller de rotatiesnelheid van het tandwiel is, hoe groter de module moet worden ontworpen om de sterkte van het tandwiel te vergroten. Er zijn standaardwaarden voor de module en de juiste module kan worden geselecteerd op basis van de specifieke toepassing en vereisten.

40Cr spiraal kegeltandwielparameters:

Over ons:

1. Ons bedrijf stond voorheen bekend als Changsha Double Star Gear Industrial Co., Ltd., opgericht in 1994. Het is een direct aangesloten, door een school gerunde onderneming, opgericht door professor Zeng Tao van de Central South University, een gezaghebbende expert op het gebied van conische tandwielen in China.
