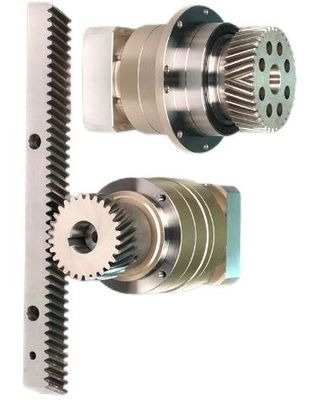

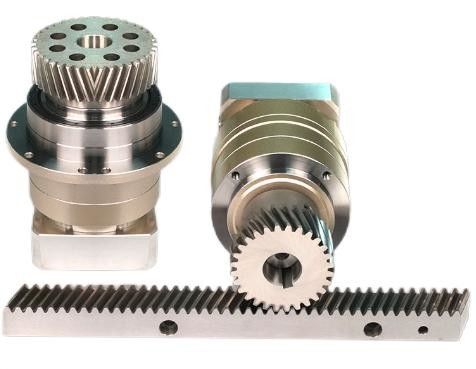

Windenergie Planetaire reducer met Gleason-type rechte tanden en spiralen tanden

Planetair reductietandwiel Rechte tanden Tandwiel Spiraalvormige tanden

Planetaire reductietandwielen zijn de belangrijkste componenten van planetaire reductoren. Ze bereiken vermogensreductie, koppelverhoging en richtingsverandering via complexe tandwieloverbrengingsmechanismen.

High-end planetaire reductiemiddelen maken over het algemeen gebruik van spiraalvormige tandwielen met hoge precisie, er zullen op elk moment meerdere paren tanden bijten, verminderen de impact van rechte tanden in en uit de versnelling, lopen soepeler, superstil, krachtige shitter, uitgangskoppel, anti-overbelastingscapaciteit, veilige en betrouwbare prestaties, verlengen de gebruikstijd van planetaire tandwielen en de hele levensduur van de machine.

Werkingsprincipe van het planetaire reductietandwiel:

De aandrijfbron start het zonnetandwiel op een direct aangesloten manier, en het zonnetandwiel zal worden gecombineerd met het planetaire tandwiel op het planetaire tandwielframe om de werking uit te voeren. Het hele planetaire tandwielsysteem draait en roteert automatisch rond de buitenste tandwielring, en het planetaire frame is verbonden met de uitgaande as om het doel van versnelling te bereiken. Hogere reductieverhoudingen worden geaccumuleerd door meerdere sets traptandwielen en planetaire tandwielen.

Wanneer het planetaire tandwielreductiemiddel wordt aangedreven, zijn er zes contactoppervlakken tussen de zonnetanden, planetaire tanden en binnenringtanden om de belasting in evenwicht te brengen, en wordt de impactbelasting gelijkmatig 360 graden verdeeld, afhankelijk van het traject van de binnentanden, wat effectief kan verminderen de wrijving van het tandwiel en maak het tandwiel zonder het risico van breken.

Planetaire tandwielzwevende beweging, de periodekloof is vrij dichtbij, elke vertraging tussen de tanden van de trap hoeft alleen maar te worden aangesloten, dus het volume is relatief verminderd, het hoogste rendement kan 97% bereiken.

3 soorten tandwielen in planetaire reductoren

1. Zonnewiel:

• Positie: De aspositie is vast.
• Functie: Als het ingangstandwiel van het planetaire reductiemiddel wordt het aangedreven om te roteren door de servomotor aan het ingangseinde via de ingaande as.
• Kenmerken: Het is het centrale tandwiel in het planetaire tandwielsysteem en andere tandwielen draaien eromheen.

2. Planetaire versnelling:

• Positie: Gecombineerd in de planeetdrager.
• Functie: Het draait en draait rond het zonnewiel, vandaar de naam planeetwiel. Ze dragen het koppelvermogen over dat door het zonnewiel wordt overgebracht, en brengen het vermogen via de planeetwieldrager over naar de as, en vervolgens naar andere tandwielen.
• Kenmerken: Dankzij het ontwerp van de planetaire tandwielen kan het reductiemiddel een efficiënte vertraging en koppeloverdracht bereiken.

3. Binnenring (binnenste tandwielring):

• Positie: Gelegen op de binnenwand van het reductiehuis, dient het als bewegingstraject van het planetaire tandwiel dat rond het zonnewiel draait.
• Functie: Schakel één kant van het planetaire tandwiel in om samen kracht over te brengen.
• Kenmerken: De binnenste tandwielring is vast en zorgt voor een stabiel bewegingstraject voor het planetaire tandwiel

Planetair reductietandwiel
