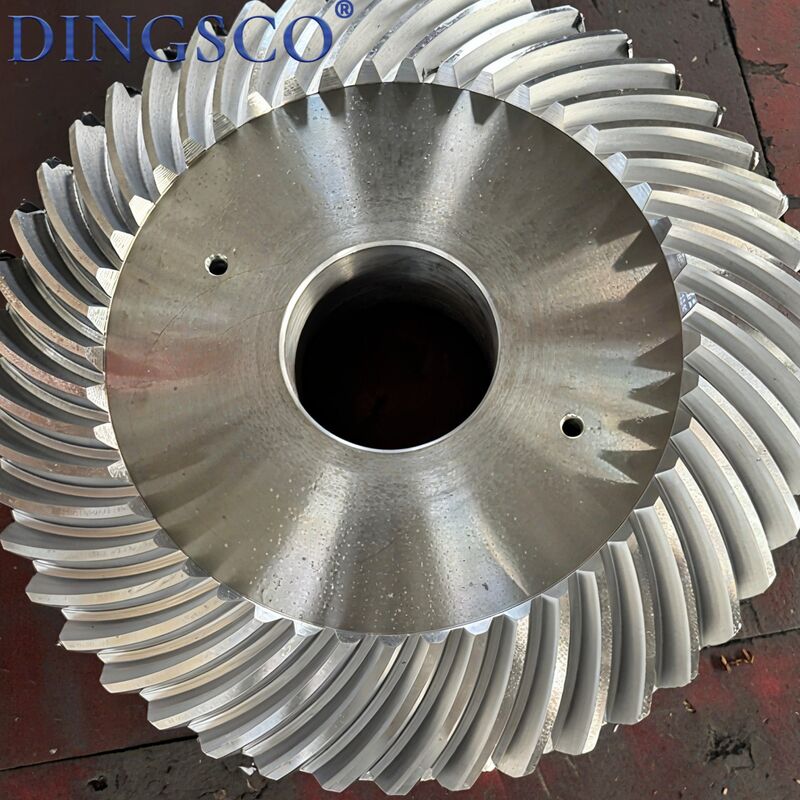

Spiraalbevel 20CrMnTi versnellingsstel voor hoogprecisie-transmissie-aandrijvingssystemen

Spiral Bevel 20CrMnTi tandwielset voor uiterst nauwkeurige transmissie-aandrijfsystemen

Het spiraalvormige kegeltandwiel is een zeer nauwkeurig kegelwiel dat een 90° gespreide asoverbrenging met boogvormige spiraalvormige tandsporen realiseert. Vergeleken met rechte kegeltandwielen beschikt hij over een soepelere transmissie, een hoger laadvermogen en minder geluid. Op grote schaal gebruikt in verloopstukken, differentiëlen, stuurmechanismen, werktuigmachines, landbouwmachines, bouwmachines, enz., bereikt het verticale krachtoverbrenging, snelheidsreductie en koppelverhoging, en dient het als een kerncomponent van hoogwaardige transmissiesystemen.

Producteigenschappen

• Spiraalvormig tandoppervlak met hoge contactverhouding, soepele transmissie en lage impact.
• 90° orthogonale aandrijving, compacte structuur en flexibele lay-out.
• Hoog draagvermogen, geschikt voor zwaar gebruik, hoge snelheid en continu gebruik.
• Laag geluidsniveau, weinig trillingen en hoge transmissienauwkeurigheid.
• Verkrijgbaar in linkse, rechtse en aanpasbare ashoeken.
• Gehard tandoppervlak met goede slijtvastheid en lange levensduur.
• Compatibel met Klingelnberg, Gleason en andere tandstandaarden.

Technische parametertabel

Belangrijkste toepassingen

• Achterasdifferentiëlen en verdeelbakken voor auto's
• Diverse industriële verloopstukken en haakse tandwielkasten
• Spindels voor werktuigmachines, motorrevolvers en freeskoppen
• Robotgewrichten en servostuurmechanismen
• Transmissies van scheeps-, landbouw- en mijnbouwmachines
• Precisietransmissies voor lucht- en ruimtevaart en spoorwegvervoer
• Haakse aandrijvingen voor druk-, textiel- en verpakkingsmachines

Productvoordelen

• Soepelere transmissie en veel minder geluid dan rechte kegeltandwielen
• Hoger draagvermogen met sterke impact- en vermoeidheidsweerstand
• 90° omkeeraandrijving, waardoor installatieruimte wordt bespaard
• Hoge precisie, kleine speling en nauwkeurige positionering
• Geschikt voor hogesnelheidswerking tot 10.000 tpm
• Volwassen warmtebehandeling met stevige en slijtvaste tandoppervlakken
• Aanpasbare niet-standaard hoeken, modules en aanpassingen

Productieproces

• Inspectie van grondstoffen
• Smeden / Precisiesmeedstukken
• Voorverwarmingsbehandeling (normaliseren)
• CNC-draaien
• Spiraal kegeltandwielfrezen (Gleason / Klingelnberg)
• Carbureren en blussen + tempereren bij lage temperatuur
• Eindvlak en boring Precisieslijpen
• CNC-tandwielslijpen
• Ontbramen, reinigen en foutdetectie
• Nauwkeurigheid en meshing-inspectie
• Antiroestbehandeling en verpakking

Waarschuwingen

• Overbelasting en te hoge snelheid zijn ten strengste verboden om tandbreuk te voorkomen.
• Drooglopen zonder olie is verboden om verbranding en slijtage van het tandoppervlak te voorkomen.
• Sla tijdens de installatie niet op tandoppervlakken om precisieschade te voorkomen.
• Houd de behuizing afgesloten om te voorkomen dat stof en onzuiverheden binnendringen.
• Bedrijfstemperatuur geregeld op -20℃~100℃.
• Vervang de tandwielen paarsgewijs als de slijtage of putvorming te groot is.
• Stop onmiddellijk als er abnormale geluiden, trillingen of oververhitting optreden.
• Opslaan in een droge en geventileerde omgeving om corrosie te voorkomen.

Waarom voor ons kiezen?

• 7-assig CNC-slijpen: toleranties van slechts ±5 μm voor een stille, duurzame werking.
• Sterke technische expertise: Doctoraats- en masterprofessionals in kegelwieltandwieltechnologie.
• Aangepast ontwerp: oplossingen voor hoge reductie, hoge snelheid, zware belasting, laag geluidsniveau en minder tanden voor gebruikers
• Strenge tests: 100% inspectie via metrologiesystemen van Gleason.
