OEM Hoogwaardige CNC-bewerking Server behuizing Bevel Gear Spiral Bevel Gear

Hoogwaardige CNC-bewerkte serverbehuizing met schuine tandwielen

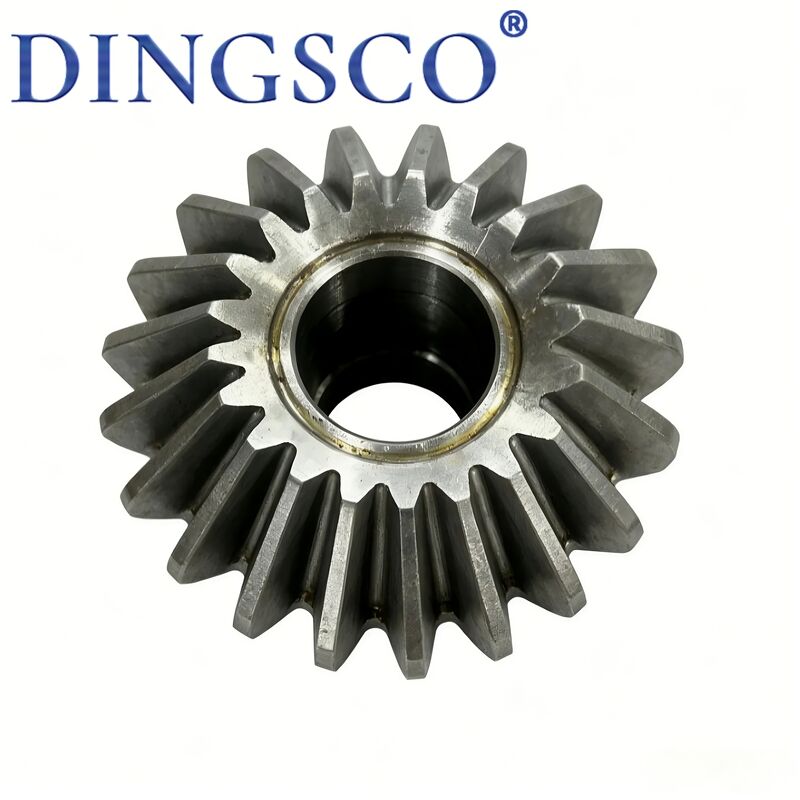

Rechte conische tandwielen worden ook rechte kegeltandwielen genoemd, tandspoor parallel aan de generatielijn van de steekkegel, altijd toegepast in gepaarde sets. Ze transporteren koppel en roterende kracht tussen elkaar kruisende assen (standaard 90°, aangepast 0~180° optioneel). Belangrijkste grondstoffen: 45# staal, 40Cr, 20CrMnTi, 42CrMo, drie warmtebehandelingsopties: genormaliseerd voor economie, inductieharden voor gemiddelde belasting, carburatieharden voor zware belasting; precisiegraad ISO6~9 / JIS4~7, ontwerp gebaseerd opgrote module. Veel gebruikt voor reductoren, landbouwmachines, verpakkingsmachines, werktuigmachines, bouwmachines, auto-differentieel en automatiseringsstuurinrichting, geschikt voor lage/gemiddelde snelheid met een lineaire snelheid van ≤5m/s, met een eenvoudige structuur, gemakkelijke bewerking en kosteneffectiviteit.

Productkenmerken

• 90° stuurbekrachtiging: Realiseert eenvoudig verticale krachtoverbrenging, niet beschikbaar voor recht tandwiel.
• Recht tandprofiel: Nul spiraalhoek, gemakkelijke berekening, massaproductie door standaard conische tandwielplaner/hobber.
• Stabiele axiale stuwkracht: Axiale kracht onveranderd met rotatierichting, eenvoudige lagerconfiguratie & hogere montage tolerantie.
• Dubbel hardheidsontwerp: Geharde tand HRC52~62 voor slijtvastheid, getemperde kern HRC25~38 voor anti-breuk.
• Meerdere boringopties: Platte boring, spiebaanboring, stelbout getapte boring met standaard H7 tolerantie.
• Hoge montage tolerantie: Ongevoelig voor kleine asafwijking, geen vastlopen of excentrische slijtage door kleine installatiefout.
• Kost concurrerend: 30% lagere kosten & kortere doorlooptijd vs spiraalvormige conische tandwielen voor massaproductie.
• Aangepaste anti-roest afwerking: Zwart maken, fosfateren, galvaniseren, anti-roest olie voor stoffige & vochtige omgeving.

 Technische parameter tabel

Hoofdtoepassing

• Rechthoekige reductoren: 90° stuurversnellingsbak & reductie-eenheid.
• Landbouwmachine: Oogstmachine, transplanter, voermengsel stuurset.
• Lichte automatisering: Packer, etiketteermachine, transportband, lift rechthoekige aandrijving.
• Werktuigmachine: Draaibank voedingskast, boorspindel aandrijving, kleine verdeelkop component.
• Constructie & auto: Lichte vrachtwagen differentieel, mini-graafmachine zwenk, vrachtwagenkraan stuurassemblage.
• Kleine apparatuur: Elektrisch gereedschap, fitnessmachine, klepactuator, tuintrimmer reserveonderdeel.
• Vervanging overzee: Verwisselbaar reserveonderdeel voor KHK/MISUMI standaard tandwiel, after-market serviceonderdelen.

Productvoordelen

• Flexibel sturen: Goedkope oplossing voor kruisende as krachtoverbrenging, compacte lay-out bespaart installatieruimte.
• Eenvoudige fabricage: Verwerkt door standaard conische planer/hobber zonder speciale spiraaltandwielmachine, snelle levering.
• Gemakkelijke montage: Hoge tolerantie voor kleine asafwijking, eenvoudige veldinstallatie zonder precisie-inrichting.
• Kosteneffectief: 55%~70% prijs van gelijkwaardig spiraalvormig conisch tandwiel, duidelijke kostenverlaging voor bulkbestelling.
• Universele uitwisselbaarheid: Afmetingen afgestemd op MISUMI/KHK voor directe vervanging van geïmporteerde onderdelen.
• Laag onderhoud: Eenvoudige vet smering, vervang alleen de gepaarde set als deze defect is.

Productieproces

• Inspectie grondstof: Spectrumtest & defectdetectie om defecte staalblokken af te wijzen.
• Snijden & ruw draaien: Stang snijden, CNC ruw draaien voor kegel, boring & referentievlak.
• Tandwiel snijden: Rechte conische planer / CNC conische hobbing machine voor tandvorming.
• Afschuinen & ontbramen: Tanduiteinde & boring ontbramen om abnormaal geluid & as krassen te elimineren.
• Algemeen ontlaten: Bulk ontlaten voor 45#/40Cr om substanstoughness tegen breuk te verbeteren.
• Tand harden: Inductie harden voor gemiddelde belasting; carburatie voor zware belasting 20CrMnTi onderdelen.
• Precisie slijpen: Hoge precisie tandwiel slijpen om ISO6~7 speling & tandprofiel tolerantie te voldoen.
• Boring verwerking: Spiebaan brocheren, getapte gat bewerking, boring honen tot H7 tolerantie.
• Anti-corrosie afwerking: Zwart maken/fosfateren/galvaniseren + conserveringsvet.
• Paar proefdraaien: Koppelen proefrollen, contactpatroon & gladheid inspectie voor definitieve QC & verpakking.

Waarom kiezen voor ons?

• 7-assig CNC slijpen: We gebruiken zeer nauwkeurige 7-assige CNC slijpmachines, met toleranties zo strak als ±5μm, waardoor tandwielen stil, soepel en met uitstekende duurzaamheid lopen.
• Sterke technische expertise: Ons kern R&D-team bestaat uit doctorale en masterprofessionals gespecialiseerd in spiraalvormige conische tandwieltechnologie, die sterke technische ondersteuning bieden voor complexe projecten.
• Rigoureuze testen & hoge precisie: Alle tandwielen ondergaan 100% inspectie met Gleason meetsystemen. We kunnen DIN 6 graad nauwkeurigheid bereiken met strikte controle over tandprofiel en richtingsfouten, waardoor onze kwaliteit op het toonaangevende niveau van de industrie blijft.
• Hoge transmissie-efficiëntie: Onze tandwielontwerpen ondersteunen een enkele-traps reductieverhouding tot 300:1, met een werkelijke transmissie-efficiëntie van meer dan 95%, wat de energiebenutting aanzienlijk verbetert.
• Uitstekende duurzaamheid & kostenefficiëntie: Onze tandwielen leveren 40% lagere levenscycluskosten en een faalpercentage van minder dan 0,5%, wat zorgt voor stabiele langdurige werking en lagere onderhoudskosten.
• Snelle reactie & korte doorlooptijd: Ondersteund door ons gedigitaliseerde productieproces, kunnen we de leveringscyclus verkorten tot slechts 20 werkdagen, waardoor u de projectontwikkeling en lancering kunt versnellen.
• Professionele aangepaste ontwerpmogelijkheden: We bieden volledig aangepaste tandwieloplossingen voor toepassingen die hoge reductie, hoge snelheid, zware belasting, weinig geluid en speciale kleine tandprofielen vereisen, gebaseerd op uw werkelijke arbeidsomstandigheden.
