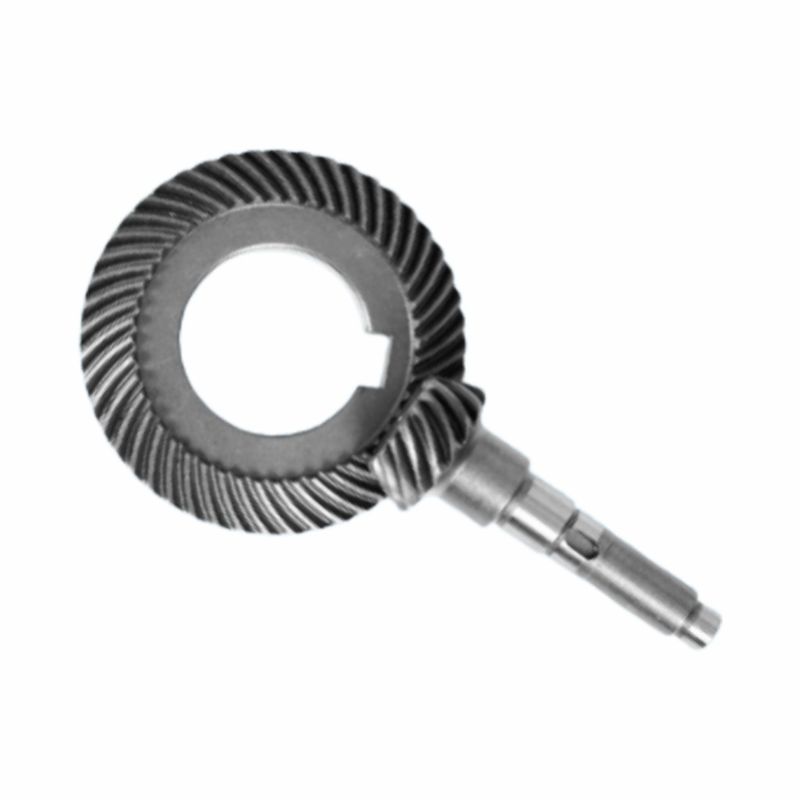

Hypoïde hoekversnellingsinstallatie 80 graden aansluiting voor micro reducer

Hypoïde hoekversnellingsinstallatie 80 graden aansluiting voor micro reducer

1Het technische beginsel en de structurele kenmerken
1 Niet-standaard ontwerp van de snijhoek van de as

• 80° schachthoek:In tegenstelling tot de verticale transmissie van 90° bij traditionele hypoïde tandwielen zijn de in- en uitgangsschachten van dit tandwiel in een hoek van 80° geplaatst.die geschikt is voor scenario's waarin de ruimte beperkt is of een niet-ortogonale transmissie vereist is.
• Asverschuiving:Het mespunt van de hypoïde tandwiel bevindt zich niet op de as, maar het offsetontwerp optimaliseert de contactspanningsverdeling van het tandoppervlak om de draagkracht te verbeteren.

2 Verwerkingsmiddelbewerking en materiaalkenmerken

• Verwerking van de oppervlakte van harde tanden:De hardheid van het tandoppervlak bedraagt 56-62 HRC en na hoogprecisie slijpen is de ruwheid van het tandoppervlak Ra≤0,8 μm.en het nauwkeurigheidsniveau kan ISO 10 of hoger bereiken, waardoor slijtage en lawaai aanzienlijk worden verminderd.
• Technologie voor continu hobben:Met behulp van een volledige CNC-bewerkingsmachine voor spiraalvormige convexversnellingen, continue indexering door een dubbellagig snijkopje, waarbij het nauwkeurigheidsverlies van traditionele intermitterende tandsplitsing wordt vermeden,en ondersteunt onafhankelijke parameterregeling van concave en convexe oppervlakken.

3 Miniatuurontwerp

• Compact ontwerp:Er zijn diameters tot 38 mm beschikbaar en het gewicht is licht, waardoor ze geschikt zijn voor integratie in precisieapparatuur.
• Hoolschachtconfiguratie:Sommige modellen maken gebruik van een holle uitgangsas voor directe montage van koppelingen of loodschroeven, waardoor het mechanische ontwerp vereenvoudigd wordt.

2. Prestatievoordelen

1 Hoge reductieverhouding en hoge efficiëntie

• Eenvoudig versnellingsverhouding tot 300:1:In vergelijking met wormversnellingsreducteurs (efficiëntie van slechts 60-70%) hebben hypoïde versnellingen een efficiëntie van meer dan 90% en geen zelfvergrendeling.die geschikt is voor scenario's waarbij tweerichtingstransmissie vereist is.
• Gebruik met laag geluid:Met de helicale tandmessemethode wordt de inslag verminderd en met het versnellingsmaaiproces kan het geluid onder de 60 dB worden gereguleerd, wat beter is dan bij gewone scheefversnellingen.

2 Hoge laadcapaciteit en lange levensduur

• Verhoogde contactsterkte:Na het verkarbureeren en afdoen wordt op het tandoppervlak een geharde laag van 0,3-0,5 mm gevormd.en de contactspanning kan worden verhoogd met meer dan 30% in combinatie met de geoptimaliseerde tandoppervlakte contactzone ontwerp.
• Schokbestendigheid:Geschikt voor frequente start-stop- of belastingschommelingen.

3 Ruimtelijke aanpasbaarheid

• Flexible installatie:Het ondersteunt flensinstallatie, voetinstallatie en andere methoden, en de uitgangsas kan worden aangepast aan complexe mechanische structuren.
• Optimalisatie van de verplaatsingsafstand:Door de asverschuiving aan te passen, kan de sterkte van het kleine wiel in evenwicht worden gebracht met de transmissie-efficiëntie.

3Typische toepassingsscenario's
1 Industriële automatisering

• Samenwerkende robotverbindingen:Zo gebruiken de polsgewrichten van robots met twee armen 80° hypoïde tandwielen om een hoge koppeldichtheid te bereiken en tegelijkertijd het gewrichtsvolume te verminderen.
• Precise positioneringsfase:Een waferbehandelingsmechanisme in halfgeleiderapparatuur dat zorgt voor een positie-nauwkeurigheid (herhaalbaarheid fout ≤ ± 1 boogminute) door gebruik te maken van een hoge reductieverhouding en lage terugslag kenmerken.

2 Medische en voedselmachines

• met een vermogen van niet meer dan 50 WRoterende gewrichten, zoals endoscopen, vereisen weinig geluid, een lange levensduur en FDA-conforme materialen.
• Verpakkingsmiddelen:het indexeringsmechanisme van de hogesnelheidsvulmachine moet bestand zijn tegen frequente start-stop-inslagen en de slijtvastheid van het hypoïde versnellingsgestel kan het onderhoudsinterval verlengen.

3 Luchtvaart & Militaire

• UAV-vluchtsysteem:De micro-reducer wordt gebruikt voor servo-besturing en de 80° as snijhoek optimaliseert de lay-out van de interne ruimte van de romp.
• "Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van:Bij extreme temperaturen (-50 °C tot 125 °C) en trillingsomgevingen zijn gecarbureerde getinte tandwielen betrouwbaarder dan traditionele wormwielen.

4Onderhouds- en selectievoorstellen

• Verplichtingen inzake smeermiddelen:De smeerolie dient na 300 uur eerste werking te worden vervangen en het olieniveau dient om de 3000 uur of om de zes maanden te worden gecontroleerd.
• Voor het vermijden van het mengen van minerale olie met synthetische olie.
• Inspectie van de olieverbinding:Zorg ervoor dat de olieverbinding tijdens de langdurige opslag in olie wordt gedrenkt om lipverharding te voorkomen; als er tijdens het gebruik een olielekt is, moet de olieverbinding tijdig worden vervangen.

Welkom op maat---Niet-standaard aanpassing van Dingsco tandwielen

1.Transformatie van wetenschappelijke en technologische prestaties:We makes full use of the scientific and technological achievements and equipment of the Gear Research Institute of Central South University to transform theoretical knowledge into practical productivity and improve the technical content of products.

2- Op maat gemaakte service: We bieden niet-standaard op maat gemaakte diensten, die een compleet scala aan diensten kunnen realiseren, zoals tandwielontwerp, sterkteberekening, contactanalyse, gereedschapberekening, tandprofielfoutenomkering,enz.. om te voldoen aan de persoonlijke behoeften van de klant.

3De kracht van het team: Ons team heeft rijke ervaring in de tandwielindustrie, duidelijke arbeidsverdeling en teamwerk, en bevordert gezamenlijk ons bedrijf om een pionier in de industrie te worden.
